plot (1)

Affiche une courbe.

Prototype

Courbe plot(const Vecf &x, const VecT<T> &y, cstring format="", cstring label="", Ts &&... args)

Paramètres

x	Vecteur des valeurs en abcisse.
y	Vecteur des valeurs en ordonnée.
format	Chaine de caractère optionnelle pour modifier le format.
label	Argument optionnel indiquant le nom de la courbe
args	Argument optionnel pour générer le nom de la courbe (format librairie fmt).

Description

Le format est une chaine de caractère qui permet de choisir la couleur, le type de trait, et le type de curseur :

Couleurs : "b" (black), "g" (green), "r" (red), "m" (magenta), "c" (cyan), etc.
Traits : "-" (lignes), "|" (barres), "" (aucun)
Curseurs : "s" (carré), "d" (diamant), "*" (étoile), "." (point), "o" (rond), "" (aucun)

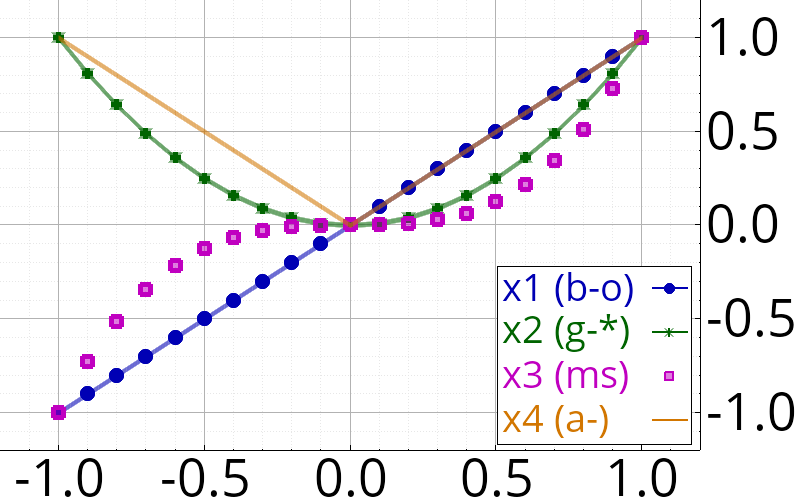

Quelques exemples :

  soit t = linspace(-1, 1, 21);

  soit x1 = t,
       x2 = t*t,
       x3 = pow(t,Vecf::ones(21)*3),
       x4 = abs(t);

  Figure f;
  // Bleu, lignes, marqueurs = ronds
  f.plot(t, x1, "b-o", "x1 (b-o)");
  // Vert (g pour green), lignes, marqueurs = étoiles
  f.plot(t, x2, "g-*", "x2 (g-*)");
  // Magenta, pas de lignes, marqueurs = carré (s pour square)
  f.plot(t, x3, "ms", "x3 (ms)");
  // Orange, lignes, pas de marqueurs
  f.plot(t, x4, "a-", "x4 (a-)");

  f.axes().get_config().legende.position = "se";
