modulateur_création

Création d'un modulateur numérique.

Espace de nom : tsd::telecom

Prototype

sptr<Modulateur> modulateur_création(const ModConfig &config)

Description

Le bloc modulateur permet de convertir un train binaire en un signal bande de base (ou déjà transposé à une fréquence intermédiaire), mis en forme et sur-échantillonné (de manière à être prêt à être transmis à un CAN).

La structure de paramètrage (ModConfig) spécifie la forme d'onde (type de modulation, filtre de mise en forme), ainsi que les paramètres de fréquence, notamment :

  • La fréquence symbole \(f_{symb}\) (fsymb),
  • La fréquence d'échantillonnage souhaitée en sortie \(f_e\) (fe),
  • La fréquence intermédiaire souhaitée en sortie \(f_i\) (fi).

Le facteur de sur-échantillonnage global vaut donc : \[ R = \frac{f_e}{f_{symb}} \]

Afin de réduire la complexité de calcul, ce facteur global est décomposé en deux parties : \[ R = R_1 \cdot R_2 \]

Le facteur \(R_1\) sera appliqué au moment de l'application du filtre de mise en forme, et le facteur \(R_2\) par un interpolateur final.

Les différentes étapes sont les suivantes :

  • Génération des symboles : les bits d'entrées sont regroupés par groupes de \(k\) bits ( \(k\) étant le nombre de bits par symbole de la forme d'onde configurée), et chaque groupe de \(k\) bits est transformé en un symbole de la constellation.
  • Filtre de mise en forme et sur-échantillonnage : le filtre est implémenté sous forme polyphase et permet de passer de 1 échantillon / symbole à \(R_1\) échantillons / symbole : \[ x_n = \sum_k h_k \cdot u_{(n-k)/R_1} \]
  • Adaptation de rythme : cet étage d'interpolation permet de passer de \(R_1\) à \(R=R_1\cdot R_2\) échantillons / symbole.
  • Transposition : cet étage (actif uniquement si le paramètre \(f_i\) est non nul) permet de transposer le signal bande de base vers la fréquence intermédiaire \(f_i\) : \[ y_k = e^{2\pi\mathbf{i} k f_i / f_e} \cdot x_k \] Par ailleurs, si le paramètre sortie_réelle est actif, la partie imaginaire du résultat est mise à zéro : \[ z_k = \mathcal{R}(y_k) \]

Avertissement
Attention : L'étage d'adaptation de rythme est pour l'instant désactivé, si bien que le changement de rythme est entièrement à la charge du filtre de mise en forme (implémentation RIF polyphase), ce qui peut être assez coûteux en charge de calcul si \(R\) (facteur global de rééchantillonnage) est élevé.

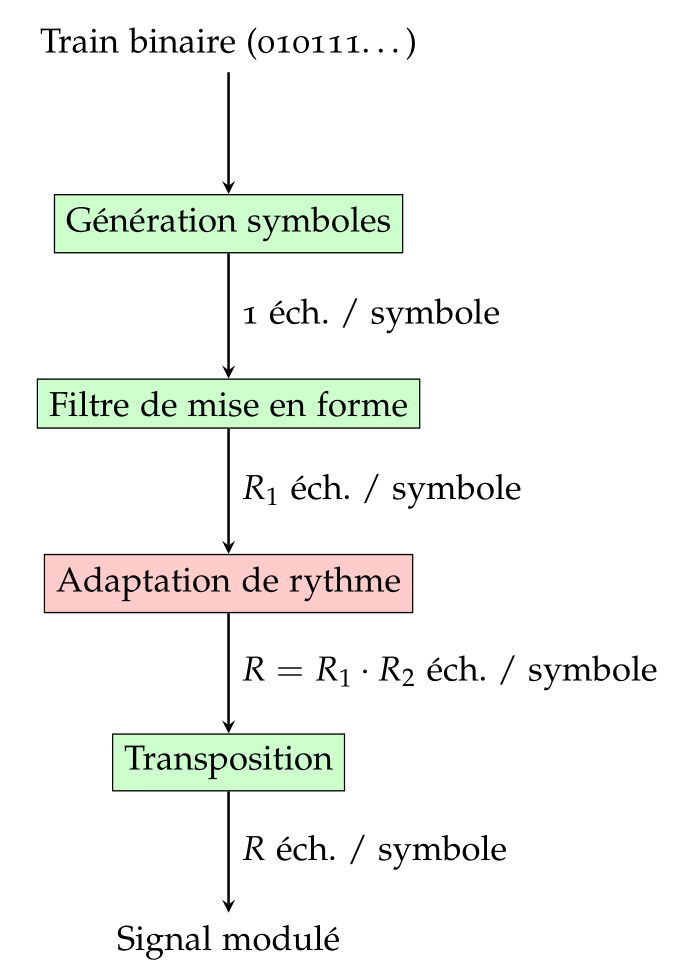

Schéma-bloc


Exemple 1 : modulation BPSK (avec filtre NRZ)


  ModConfig config;
  config.lien non trouvé : [structtsd_1_1telecom_1_1_mod_config_1a7ab39be2bea9353c45ef8bc657fce175]forme_onde     = forme_onde_bpsk();
  config.lien non trouvé : [structtsd_1_1telecom_1_1_mod_config_1a27ee82b08ade399e2cb8cd05241e7c11]fe     = 100e3; // Fréquence d'échantillonnage = 100 kHz
  config.lien non trouvé : [structtsd_1_1telecom_1_1_mod_config_1a5c035b5f70ffd3113761c79da990b460]fi     = 0;     // Pas de fréquence intermédiaire
  config.lien non trouvé : [structtsd_1_1telecom_1_1_mod_config_1a70eb9291612719b24f2ac92996cb9fa4]fsymb  = 10e3;  // Fréquence symbole = 10 kHz

  soit mod = modulateur_création(config);

  // 64 bits aléatoires
  soit bs = randstream(64);
  soit x = mod->step(bs);

  Figures f;
  f.subplot().plot(bs.array(), "hb", "Train binaire");
  f.subplot().plot(real(x), "b-", "Signal modulé BPSK (NRZ)");

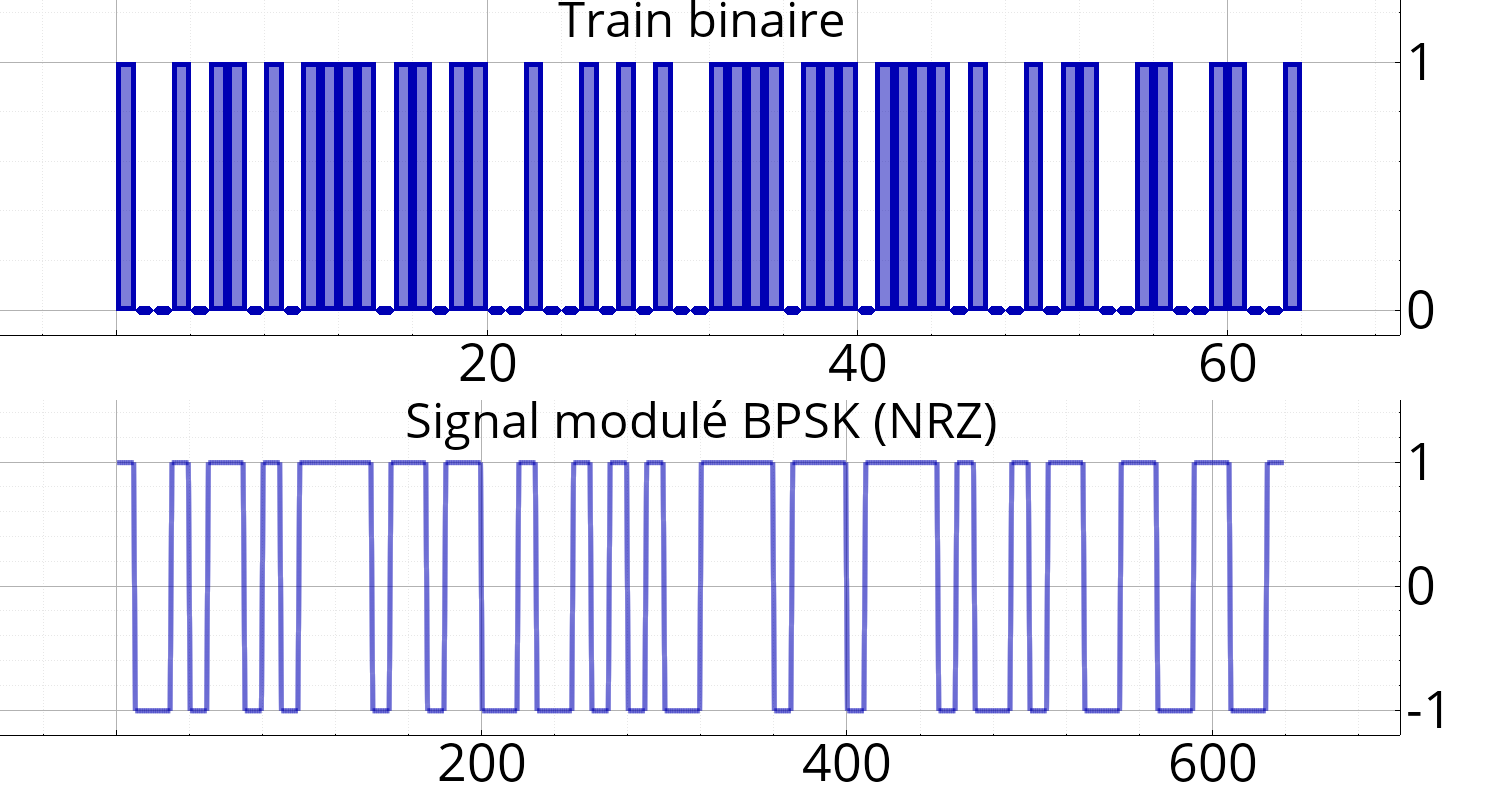

Exemples de modulation BPSK


Exemple 2 : modulation QPSK (avec filtre SRRC)


  ModConfig config;
  config.lien non trouvé : [structtsd_1_1telecom_1_1_mod_config_1a7ab39be2bea9353c45ef8bc657fce175]forme_onde     = forme_onde_qpsk(lien non trouvé : [structtsd_1_1telecom_1_1_spec_filtre_mise_en_forme_1ade0567b3c8300e63cb0a477dba0a60a1]SpecFiltreMiseEnForme::rcs(0.4));
  config.lien non trouvé : [structtsd_1_1telecom_1_1_mod_config_1a27ee82b08ade399e2cb8cd05241e7c11]fe     = 100e3; // Fréquence d'échantillonnage = 100 kHz
  config.lien non trouvé : [structtsd_1_1telecom_1_1_mod_config_1a5c035b5f70ffd3113761c79da990b460]fi     = 0;     // Pas de fréquence intermédiaire
  config.lien non trouvé : [structtsd_1_1telecom_1_1_mod_config_1a70eb9291612719b24f2ac92996cb9fa4]fsymb  = 10e3;  // Fréquence symbole = 10 kHz

  soit mod = modulateur_création(config);

  // 64 bits aléatoires
  soit bs = randstream(64);
  soit x = mod->step(bs);

  Figures f;
  f.subplot().plot(bs.array(), "hb", "Train binaire");
  f.subplot().plot(x, "", "Signal modulé QPSK (SRRC)");

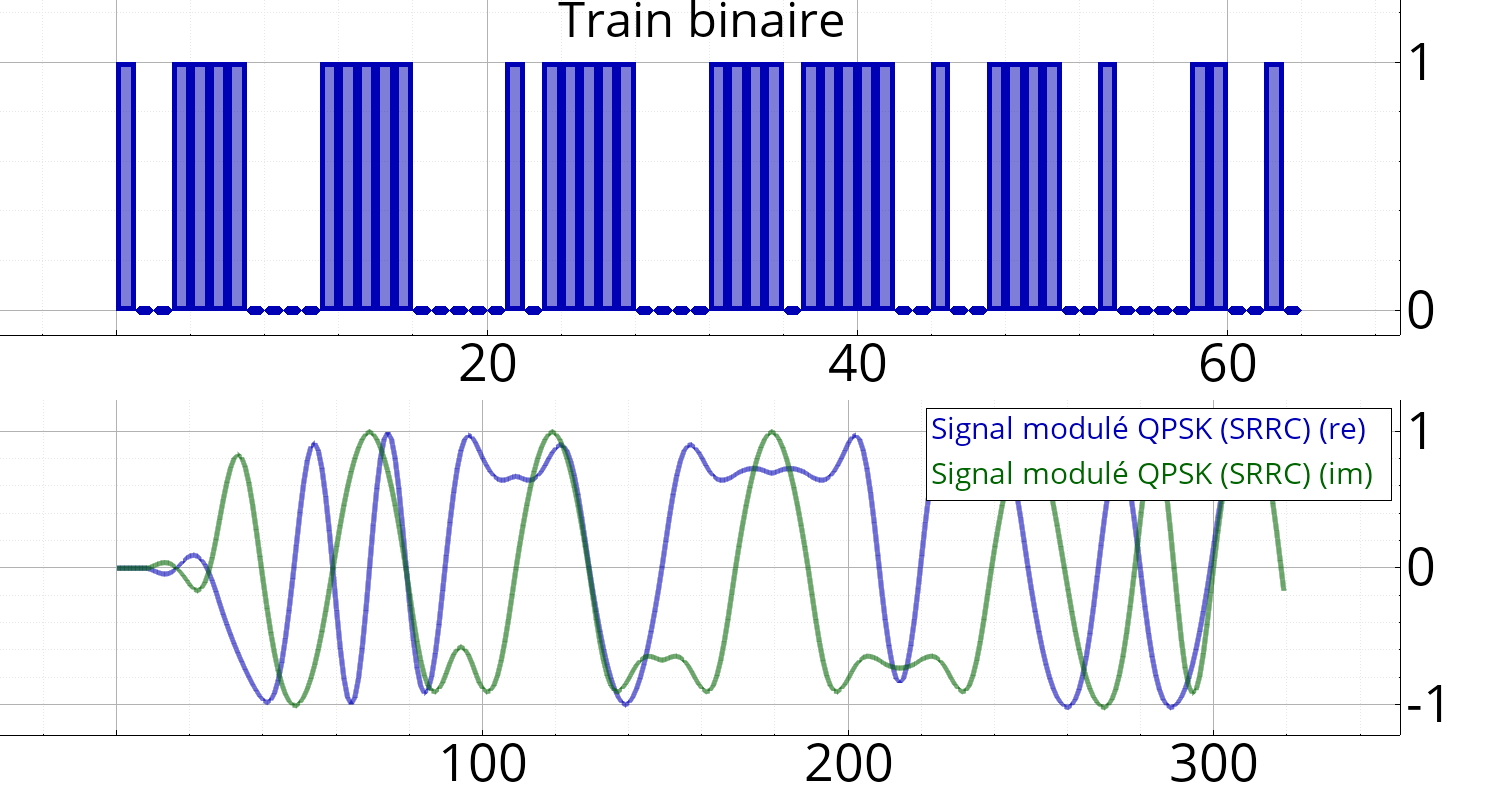

Exemples de modulation QPSK

Voir aussi

démodulateur_création()
